磁粉試塊
瀏覽:1258 發布日期:2010-01-01
  • 產品介紹
  • 技術參數
  • 視頻案例

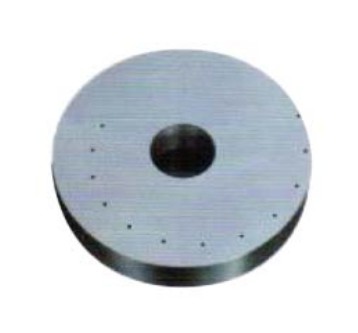

    B型直流環形12孔標準試塊

    (符合ASME規定的標準要求)

    B 直流標準環型試塊(亦稱12孔試塊)或直流標準環型試塊,直流標準環型試塊在美國稱BETZ環同效,用AISI01托斯鉻鎢錳工具鋼制成,洛氏硬度HRC=9095,環上鉆有直徑0.07英寸的通孔12個,中心孔徑為31.8mm。適用于檢驗磁粉探傷設備磁粉和磁懸液的綜合性能(系統靈敏度),用于考察試驗條件和操作方法是否恰當。但不能確定磁化規范、磁場方向和有效磁化范圍。



    孔的直徑與孔心距外緣的尺寸:





    1

    2

    3

    4

    5

    6

    7

    8

    9

    10

    11

    12

    直徑(英寸)

    0.07

    0.07

    0.07

    0.07

    0.07

    0.07

    0.07

    0.07

    0.07

    0.07

    0.07

    0.07

    孔與外緣距離(英寸)

    0.07

    0.14

    0.21

    0.28

    0.35

    0.42

    0.49

    0.56

    0.63

    0.70

    0.77

    0.84



    使用方法:
    用銅棒作中心導體,用穿棒法磁化,通以直流電,用連續法檢驗,觀察試塊外緣清晰顯示的孔數。該試塊僅適用于直流電或整流電磁化


    注意事項:
    1、試塊使用前,用柔軟紙或紗布輕輕地把試塊表面的油漬擦去,再用直徑小于31mm的銅棒穿入中心孔,在銅棒的兩端接通直流電或整流電進行磁化。
    2、試塊用后請涂防銹油。





    標準環形試塊:

    1

    2

    3

    4

    5

    6

    7

    8

    9

    10

    11

    12



    直徑

    1.8



    D

    1.8

    3.6

    5.4

    7.2

    9

    10.8

    12.6

    14.4

    16.2

    18

    19.8

    21.6



    使用方法:

    將標準環形試塊穿在銅棒上磁化,澆磁懸液或噴灑磁粉,觀察園周孔邊緣磁痕顯示、數量見表1、表2。若達不到表中規定值,則應對所使用的系統(磁粉、設備、方法等)加以檢查修正。



    表1                   濕磁粉標準環形試塊磁痕

    磁懸液的類型

    磁化電流安培值

    所顯示出近表面孔為最小數目

    熒光磁粉或非熒光磁粉

    1400

    3

    2500

    5

    3400

    6



    表2:                   干磁粉法環狀試塊磁痕顯示

    磁化電流安培值

    所顯示出近表面孔為最小數目

    500

    4

    900

    4

    1400

    4

    2500

    6

    3400

    7


?
